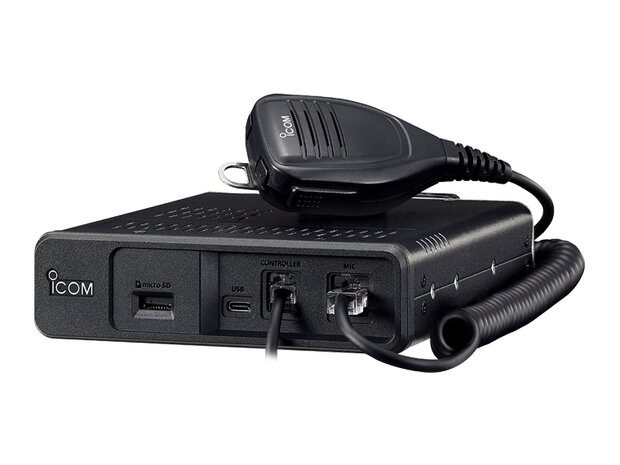

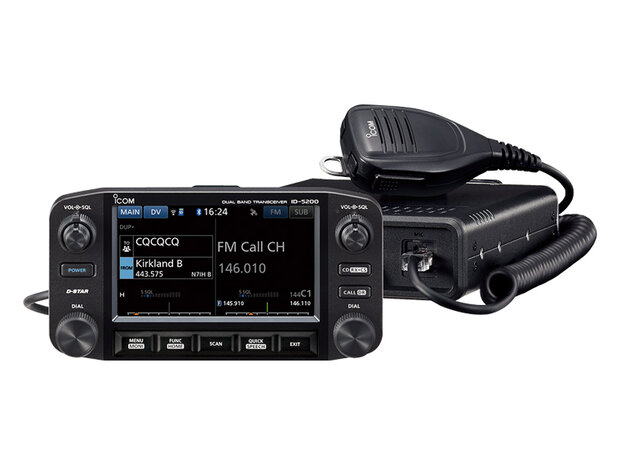

Vlaggenschip mobiele transceiver met groot kleurendisplay
De ID-5200E is een geavanceerde mobiele transceiver met een groot kleurendisplay, uitstekende zichtbaarheid, intuïtieve bediening en uitgebreide multifunctionele mogelijkheden.
Deze dual-band mobiele transceiver breidt je bedieningsmogelijkheden uit met een volledige reeks geavanceerde functies.
De ID-5200E is een nieuwe digitale transceiver voor de VHF- en UHF-banden. Het apparaat beschikt over een groot touchscreen en combineert dit met een watervalscherm (waterfall display) waarmee je in één oogopslag de activiteit en omstandigheden op de band kunt bekijken. Dit zorgt voor uitstekende zichtbaarheid en een intuïtieve bediening.
De ID-5200E biedt een uitgebreide reeks D-STAR-functies, waaronder Terminal Mode, Access Point Mode en DV Repeater Monitor. Een toekomstige firmware-update zal bovendien ondersteuning voor APRS toevoegen.
Daarnaast is de ID-5200E uitgerust met Wi-Fi® en Bluetooth®. Via Wi-Fi kan de transceiver verbinding maken met internet, waardoor Terminal Mode en Access Point Mode nog gemakkelijker kunnen worden gebruikt. Het apparaat kan ook draadloos verbinding maken met smartphones, waardoor toepassingen en dergelijke comfortabel kunnen worden gebruikt.
Verder ondersteunt de ID-5200E volledige dual-watch-ontvangst, inclusief DV/DV, waardoor efficiënt gelijktijdig luisteren mogelijk is.
Groot touchscreen-kleurendisplay met uitstekende zichtbaarheid
De ID-5200E beschikt over hetzelfde grote 4,3-inch kleurendisplay dat ook wordt gebruikt in de IC-705 en IC-7300MK2.
Via het touchscreen kunnen instellingen zoals frequentie, mode en andere belangrijke functies snel en intuïtief worden aangepast.
Daarnaast beschikt het display over een automatische dimfunctie, die de helderheid van de LCD-achtergrondverlichting automatisch aanpast aan het omgevingslicht.
Ook zijn de bedieningstoetsen voorzien van achtergrondverlichting, waardoor bediening 's nachts of in donkere omstandigheden eenvoudiger wordt.
De verbeterde zichtbaarheid maakt het mogelijk om een grote hoeveelheid informatie sneller en gemakkelijker af te lezen.

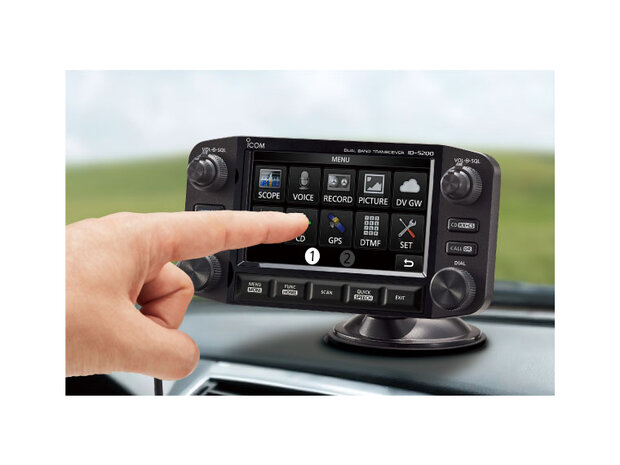

Voorbeeld van montage in een voertuig
Bij de installatie in een voertuig kunnen onder andere de optionele MBF-1 montagevoet en de MBA-20 controllerbeugel worden gebruikt.

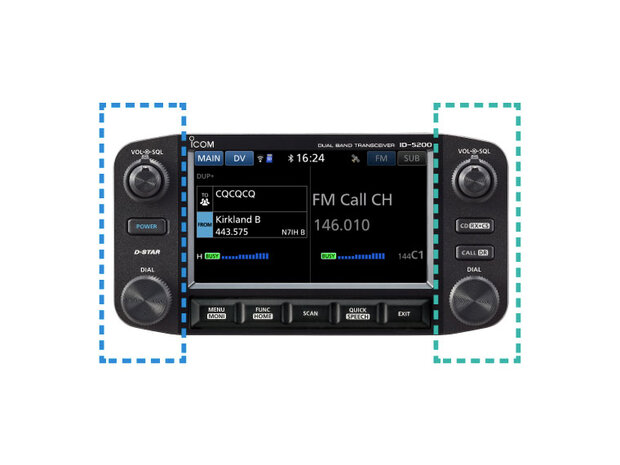

Onafhankelijke dual-band draaiknoppen voor optimale bediening
De hoofddraaiknop, samen met de volumeregeling en squelchregeling, is symmetrisch geplaatst voor een soepele en intuïtieve bediening.
Veelgebruikte functies, zoals het afstemmen van de frequentie, kunnen hierdoor snel en gemakkelijk worden bediend.
Daarnaast zijn veelgebruikte menu's, functies en snelinstellingen toegewezen aan fysieke toetsen, zodat ze snel toegankelijk zijn.
Touch Assist-functie voor bediening in het voertuig
Wanneer de hoofddraaiknop wordt ingedrukt, verschijnt het Touch Assist-scherm.
Veelgebruikte instellingen, zoals Band, Mode en TS (Tuning Step), worden hierbij groot weergegeven. Hierdoor kunnen instellingen ook tijdens het rijden of onder lastige omstandigheden betrouwbaarder worden geselecteerd.
Watervalscherm voor een direct overzicht van de bandcondities
De ID-5200E is de eerste mobiele transceiver die zowel een bandscope als een watervalscherm combineert.
De bandscope geeft gedetailleerde informatie over signaalactiviteit, de toestand van de band en beschikbare frequenties.
Het watervalscherm maakt dit overzicht nog duidelijker doordat ook de geschiedenis van ontvangen signalen in de tijd wordt weergegeven. Hierdoor kunnen zelfs zwakke signalen gemakkelijker worden herkend.
Er zijn drie weergavemodi beschikbaar:
- Center Mode
- FIX Mode
- Scroll FIX Mode
Hiermee kan de weergave worden aangepast aan de persoonlijke manier van werken.
Center Mode
Toont ontvangen signalen binnen een vast frequentiebereik, gecentreerd rond de huidige ontvangstfrequentie.
FIX Mode
Toont ontvangen signalen binnen een vast frequentiebereik, gecentreerd rond de ontvangstfrequentie die is ingesteld als "FIX Mode Center Frequency".
Scroll FIX Mode
Toont ontvangen signalen binnen een vast frequentiebereik, gecentreerd rond de ontvangstfrequentie die is ingesteld als "FIX Mode Center Frequency".
Wanneer de ontvangstindicator buiten het weergegeven bereik komt, schuift het beeld automatisch mee zodat het signaal gevolgd kan worden.
Memory Scope-functie
De Memory Scope-functie toont gelijktijdig de ontvangststatus van:
- 31 kanalen: het geselecteerde kanaal ±15 kanalen
- 41 kanalen: het geselecteerde kanaal ±20 kanalen
Dit werkt zowel in Memory Mode als in DR Mode.
Naast de scope-weergave wordt ook een watervalscherm ondersteund.
De Memory Scope werkt uitsluitend in Center Mode.
Uitgebreide D-STAR-functionaliteit, inclusief Terminal Mode en Access Point Mode

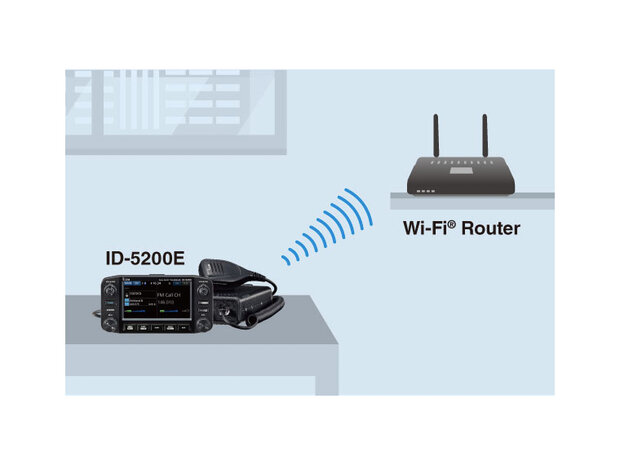

Terminal Mode en Access Point Mode
Ook op locaties waar geen D-STAR-repeater bereikbaar is, kan via Wi-Fi® verbinding worden gemaakt met internet om via D-STAR te communiceren.
Hierdoor kan D-STAR worden gebruikt zonder afhankelijk te zijn van de beschikbaarheid of locatie van de dichtstbijzijnde repeater.
Zelfs in omgevingen waarin geen globaal IP-adres beschikbaar is, is stand-bygebruik van Terminal Mode/Access Point Mode mogelijk.*
Deze functies maken D-STAR-gebruik eenvoudiger en flexibeler.
Ontvangst van alle oproepen kan niet worden gegarandeerd. In omgevingen waarin een globaal IP-adres beschikbaar is en port forwarding mogelijk is, moet UDP Hole Punch worden uitgeschakeld.
DV Repeater Monitor-functie
Met DV Repeater Monitor kun je tijdens Area CQ via D-STAR de activiteit op de betreffende doelrepeater controleren.
Door via internet verbinding te maken met de repeater die wordt gebruikt om de Area CQ uit te zenden, kun je actief volgen wanneer een lopende communicatie is beëindigd.
Monitoring werkt zowel met binnenlandse als buitenlandse repeaters.
Ontvangst van de dichtstbijzijnde repeater krijgt altijd prioriteit, zodat je oproepen naar je eigen station niet mist.

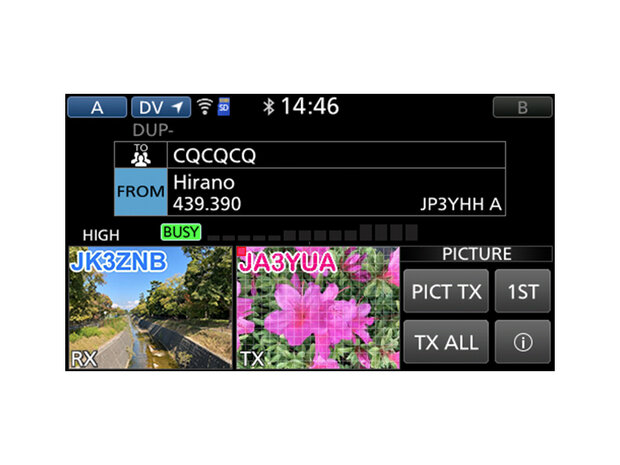

Verzenden en ontvangen van afbeeldingen
Met de ID-5200E kun je afbeeldingen rechtstreeks met het hoofdapparaat verzenden, ontvangen en bekijken.
Foto's die met een smartphone zijn gemaakt, kunnen via de ingebouwde Wi-Fi®- of Bluetooth®-verbinding naar de ID-5200E worden overgebracht.
Wi-Fi®/Bluetooth®-connectiviteit voor smartphone en pc
De ID-5200E ondersteunt zowel Wi-Fi® — compatibel met de 2,4GHz- en 5GHz-banden — als Bluetooth®.
Via Wi-Fi kan verbinding worden gemaakt met internet, waardoor zowel Terminal Mode als Access Point Mode eenvoudiger kunnen worden gebruikt.
De transceiver kan ook draadloos met een smartphone worden verbonden. Hierdoor kunnen bijvoorbeeld besturingssoftware, toepassingen voor het bijsnijden van afbeeldingen en andere hulpmiddelen gemakkelijk worden gebruikt.
Besturingssoftware, software voor het bewerken/bijsnijden van afbeeldingen en andere toepassingen kunnen via de Wi-Fi®- of Bluetooth®-verbinding met een smartphone worden gebruikt.

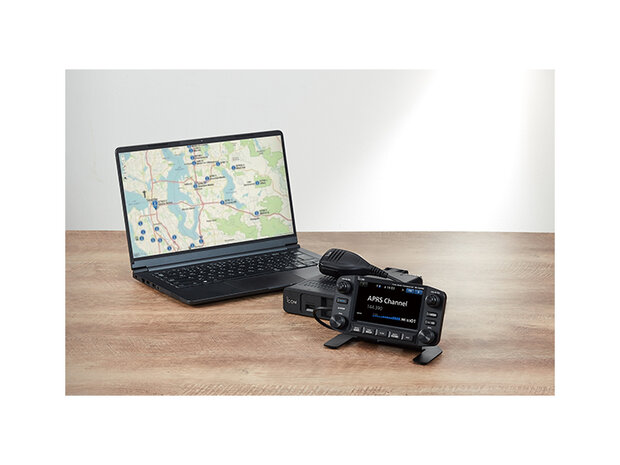

Ondersteuning voor APRS®*
De ID-5200E zal APRS® (Automatic Packet Reporting System) ondersteunen.*
APRS is een communicatieprotocol dat gebruikmaakt van packet radio om realtime-informatie te verzenden en ontvangen, zoals:
- locatiegegevens;
- berichten;
- weerinformatie.
De ingebouwde KISS-mode TNC is vanaf de eerste productieserie aanwezig. Hierdoor kan APRS ook vanaf een pc worden gebruikt.
Ondersteuning is gepland voor een toekomstige firmware-update.
Dual-watch inclusief DV/DV
Het ontvangergedeelte beschikt over twee onafhankelijke en identieke ontvangstcircuits voor MAIN en SUB.
Hierdoor ondersteunt de ID-5200E volledige dual-watch-ontvangst, waaronder:
Het is bijvoorbeeld mogelijk om FM/DV (Terminal Mode) te gebruiken en tegelijkertijd audio van twee verschillende frequenties of modes te beluisteren.
Dit maakt toepassingen mogelijk zoals:
- gelijktijdig luisteren naar twee D-STAR-repeaters;
- een andere repeater monitoren terwijl je zelf in gesprek bent.
Uitgebreide ontvangstmogelijkheden, waaronder VHF/UHF-airband en FM-radio
Naast VHF ondersteunt de transceiver ook ontvangst van de UHF-airband van 225 tot 400 MHz.
Gelijktijdige dual-band ontvangst is mogelijk in de combinaties:
Hierdoor kun je naast communicatie ook een grote verscheidenheid aan andere radiosignalen ontvangen.
Geavanceerde uiterst nauwkeurige GPS (GNSS)-ontvanger
De ID-5200E beschikt over een ingebouwde GPS (GNSS)-ontvanger die compatibel is met het Japanse satellietnavigatiesysteem "Michibiki".
Hiermee is positionering met een nauwkeurigheid tot op submeterniveau mogelijk.
Het apparaat kan zeer nauwkeurige informatie over de eigen positie weergeven en locatiegegevens verzenden. Dit biedt uitstekende mogelijkheden voor onder andere APRS® en D-PRS.
Verder zijn functies beschikbaar zoals:
- automatische positie-respons;
- GPS-logging;
- automatisch weergeven van nabijgelegen repeaters.
De nauwkeurigheid van lengtegraad, breedtegraad en hoogte kan variëren afhankelijk van de ontvangstomstandigheden van de satellietsignalen.
Flexibele montagemogelijkheden in het voertuig
Met optionele accessoires zoals de MBA-20 controllerbeugel en de MBF-1 montagevoet kan de transceiver stevig in een voertuig worden geïnstalleerd.
Er zijn bovendien verschillende andere montagemogelijkheden beschikbaar, waaronder:
- MBF-11 beugel voor het bevestigen van het hoofdapparaat;
- MBA-19 beugel voor desktopplaatsing.

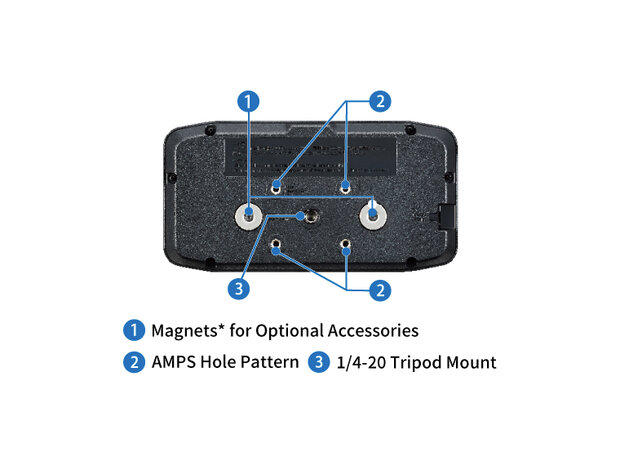

De ID-5200E ondersteunt daarnaast AMPS-patroon montagegaten en standaard 1/4-inch camerastatiefschroefdraad.
Hierdoor zijn verschillende montagemethoden mogelijk, afhankelijk van de beschikbare ruimte en de specifieke installatie in het voertuig.
Compatibel met de optionele HM-209 ruisonderdrukkende microfoon
De optionele HM-209 maakt gebruik van DSP-technologie om automatisch achtergrondgeluid en windruis te verminderen.
Hierdoor wordt een natuurlijk en helder audiosignaal verkregen dat gemakkelijk verstaanbaar is.
Uitgebreide geheugencapaciteit
De ID-5200E beschikt over een grote geheugencapaciteit:
- 1.000 geheugenkanalen
- 100 skip-kanalen
- 4 oproepkanalen (2 × 2 banden)
- 2.500 repeaterlijstkanalen
- 300 oproeplijstkanalen
- 300 GPS-geheugenkanalen
- 50 sets programmeerbare scanranden
Hiermee biedt de transceiver ook voor intensieve gebruikers voldoende geheugencapaciteit.
Overige functies

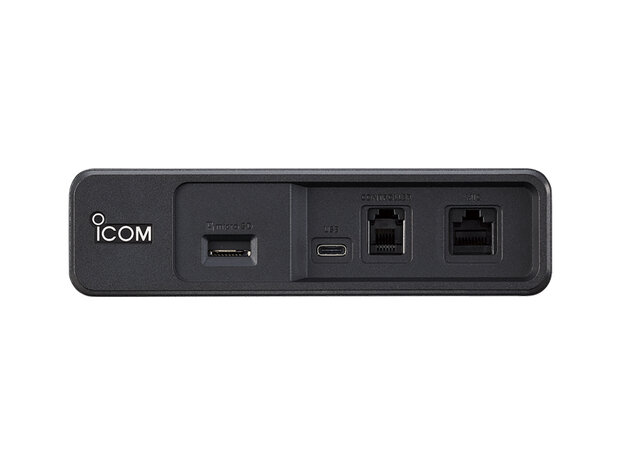

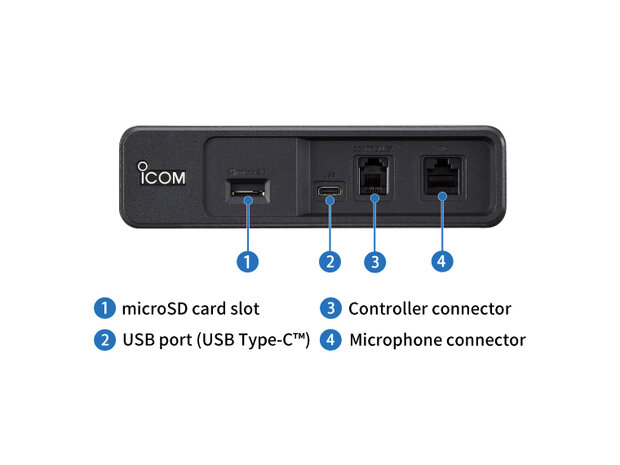

- USB Type-C™-aansluiting voor gebruik met pc's en smartphones.
- Ingebouwde microSD-kaartsleuf voor het opslaan van zend-/ontvangstlogboeken en spraakopnamen.
- Handige functies voor geheugenbeheer, waaronder rechtstreekse CSV-import.
- Spraakfunctie voor het voorlezen van frequentie, ontvangstmode en callsigns.
Specificaties:
Algemene specificaties
Frequentiebereik zenden:
- FM/FM-N/DV: 144,000–148,000 MHz
- FM/FM-N/DV: 430,000–440,000 MHz
Frequentiebereik ontvangen:
- FM/FM-N/DV: 137,000–174,000 MHz
- FM/FM-N/DV: 225,000–550,000 MHz*
- AM/AM-N: 118,000–143,995 MHz
- AM/AM-N: 225,000–399,995 MHz
Gegarandeerd zend- en ontvangstbereik:
- FM/FM-N/DV: 144,000–146,000 MHz
- FM/FM-N/DV: 430,000–440,000 MHz
*225,000–399,995 MHz wordt uitsluitend ondersteund in FM/FM-N.
- Emissietypen: F1D, F2D, F3E, F7W
- Modes: FM, FM-N, DV, AM, AM-N
- Bedrijfstemperatuurbereik: −10 °C tot +60 °C
- Frequentiestabiliteit: ±2,5 ppm
- Antenne-impedantie: 50 Ω
Geheugenkanalen
- 1.000 geheugenkanalen
- 100 skip-kanalen
- 4 oproepkanalen (2 × 2 banden)
- 2.500 repeaterlijstkanalen
- 300 callsign-/roepnamenlijstkanalen
- 300 GPS-geheugenkanalen
- 50 sets programmeerbare scanranden
Voeding
- Voedingsspanning: DC 13,8 V ±15%
Stroomverbruik:
- Ontvangst – stand-by: 1,2 A
- Maximaal audiovermogen: 1,8 A
- Zenden: 13,0 A
1,8 A bij dual-watch-ontvangst, externe luidspreker van 8 Ω en maximaal AF-uitgangsvermogen.
Afmetingen en gewicht
Hoofdapparaat:
- Afmetingen (B × H × D, uitstekende delen niet meegerekend): 150,0 × 40,0 × 171,5 mm
- Gewicht: circa 1,28 kg
Controller:
- Afmetingen (B × H × D): 163,0 × 8,35 × 24,1 mm
- Gewicht: circa 0,26 kg
Zender
- Uitgangsvermogen: 50 W / 15 W / 5 W
Modulatiesysteem:
- FM/FM-N: FM-reactantiemodulatie
- DV: GMSK-reactantiemodulatie
Maximale frequentieafwijking:
- FM: minder dan ±5,0 kHz
- FM-N: minder dan ±2,5 kHz
- Ongewenste emissies: minder dan −60 dBc
- Microfoonimpedantie: 600 Ω
Ontvanger
Middenfrequenties (IF):
A-band:
- 1e MF: 58,05 MHz
- 2e MF: 450 kHz
B-band:
- 1e MF: 57,15 MHz
- 2e MF: 450 kHz
Ontvangstgevoeligheid
FM/FM-N (12 dB SINAD):
- Gevoeligheid: minder dan −15 dBμ
DV (1% BER):
- Gevoeligheid: minder dan −15 dBμ
Ontvangstgevoeligheid FM/FM-N
- 137,000–143,995 MHz: minder dan −10 dBμ
- 144,000–159,995 MHz: minder dan −10 dBμ
- 160,000–174,000 MHz: minder dan 0 dBμ
- 225,000–249,995 MHz: minder dan 0 dBμ
- 250,000–299,995 MHz: minder dan −10 dBμ
- 300,000–374,995 MHz: minder dan 0 dBμ
- 375,000–399,995 MHz: minder dan 0 dBμ
- 400,000–499,995 MHz: minder dan −10 dBμ
- 500,000–550,000 MHz: minder dan −5 dBμ
Ontvangstgevoeligheid AM
- 118,000–136,995 MHz: minder dan 0 dBμ
- 137,000–143,995 MHz: minder dan 0 dBμ
- 225,000–249,995 MHz: minder dan 10 dBμ
- 250,000–299,995 MHz: minder dan 0 dBμ
- 300,000–374,995 MHz: minder dan 10 dBμ
- 375,000–399,995 MHz: minder dan 10 dBμ
Overige ontvangspecificaties
- Squelch-gevoeligheid: minder dan −18 dBμ (drempelwaarde)
- Selectiviteit:
- FM: meer dan 60 dB
- FM-N: meer dan 55 dB
- DV: meer dan 50 dB
- Onderdrukking van ongewenste en spiegelbeeldsignalen: meer dan 60 dB (VHF/UHF)
- Audio-uitgangsvermogen: meer dan 2,0 W
- Audio-uitgangsbelasting: 8 Ω
- Vervorming: 10%
Externe luidspreker
Meegeleverde accessoires
- Handmicrofoon HM-232
- DC-voedingskabel
- Controllerkabel, 3,5 m (11,5 ft)
