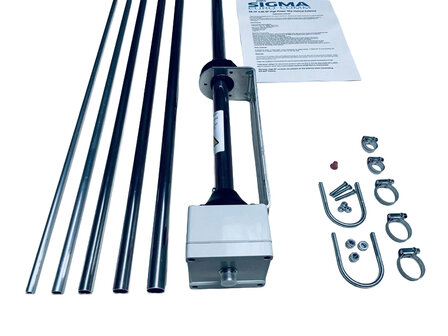

Sigma HF-X80XP Upgrade Versie – End-Fed Verticale HF Antenne 80 t/m 6 Meter
De Sigma HF-X80XP Upgrade Versie is een hoogwaardige end-fed verticale antenne voor radioamateurs die maximale prestaties zoeken op de HF-banden van 80 meter tot en met 6 meter. In combinatie met een externe antennetuner (ATU) biedt deze antenne uitstekende resultaten over een breed frequentiebereik.
Deze verbeterde XP-uitvoering onderscheidt zich door een robuustere constructie met een wanddikte van 1,2 mm (18 gauge), wat zorgt voor extra stevigheid, een langere levensduur en betere weerstand tegen zware weersomstandigheden.
Compatibiliteit
De HF-X80XP Upgrade Versie is compatibel met de volgende Sigma-antennes:
* Sigma HF-X80
* Sigma HF-X80-XP
* Sigma HF-360
* Sigma HF-360-XP
* Sigma HF-360-XP-TOP
Uitstekende prestaties
De antenne kan zowel direct op de grond als verhoogd worden gemonteerd, afhankelijk van de beschikbare ruimte en gewenste opstelling. Dankzij het maximale zendvermogen van 1 kW PEP is de HF-X80XP geschikt voor zowel dagelijkse verbindingen als serieuze DX-activiteiten.
Werking
De Sigma HF-X80XP wordt gevoed via een 50 Ohm coaxkabel met SO-239 aansluiting aan de basis van de antenne. De geïntegreerde 4:1 UNUN-transformator, ondergebracht in een waterdichte IP65-behuizing, verlaagt de impedantie op het voedingspunt. Hierdoor wordt een efficiënte werking bereikt en kan de antenne eenvoudig worden afgestemd met een externe antennetuner.
Voor gebruikers die hinder ondervinden van statische ruis is het mogelijk de antenne te aarden zonder invloed op de afstemming.
Frequentiebereik (met externe ATU)
| Band | Frequentie | SWR |
| -------- | ----------- | --- |
| 80 meter | 3,5 MHz | 1:1 |
| 60 meter | 5 MHz | 1:1 |
| 40 meter | 7 MHz | 1:1 |
| 30 meter | 10 MHz | 1:1 |
| 20 meter | 14 MHz | 1:1 |
| 17 meter | 18 MHz | 1:1 |
| 15 meter | 21 MHz | 1:1 |
| 12 meter | 24 MHz | 1:1 |
| 10 meter | 28 - 29 MHz | 1:1 |
| 6 meter | 50 MHz | 1:1 |
Aanbevolen coaxkabel
Voor optimale prestaties wordt het gebruik van een hoogwaardige 50 Ohm coaxkabel aanbevolen, zoals:
* RG-213
* Mini-8
Belangrijkste kenmerken
* End-fed verticale HF-antenne
* Geschikt voor 80 t/m 6 meter
* Externe antennetuner (ATU) vereist
* Versterkte XP-uitvoering met 1,2 mm wanddikte
* Geïntegreerde 4:1 UNUN-transformator
* Waterdichte IP65-behuizing
* SO-239 coaxaansluiting
* Maximaal zendvermogen: 1 kW PEP
* Mogelijkheid tot aarding tegen statische ruis
* Eenvoudige montage op grondniveau of verhoogde opstelling
Specificaties:
- Type: End-fed verticale antenne
- Frequentiebereik: TX: 3,5 – 30 MHz en RX: 1,8 – 55 MHz
- Maximaal vermogen:
- 1 kW PEP of CW
- 200 W voor digitale modes (FT-x, RTTY, etc.)
- Impedantie: 50 Ohm
- Aansluiting: UHF-Female (SO-239)
- Lengte: 600 cm
