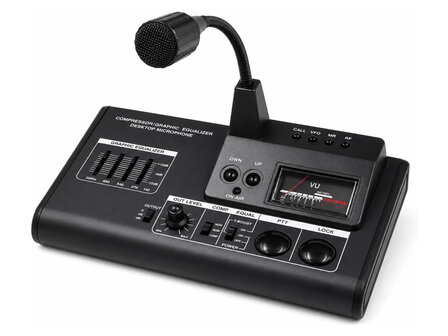

K-PO AV-908 Tafelmicrofoon
De K-PO AV-908 is een hoogwaardige tafelmicrofoon die garant staat voor een consistente en kristalheldere spraakoverdracht. Dankzij het zeer gevoelige microfoonelement levert de AV-908 een uitstekende spraakkwaliteit. Daarmee is deze microfoon uitermate geschikt voor zowel semi-professionele als professionele communicatie.
Ingebouwde compressor/versterker
De AV-908 beschikt over een hoogwaardige ingebouwde compressor/versterker met drie instelbare niveaus: hoog, midden en laag. De compressor zorgt voor een constant en optimaal audioniveau, zonder vervorming, ongeacht het ingangsniveau van het audiosignaal.
4-bands grafische equalizer
Voor extra controle over het geluid is de AV-908 voorzien van een grafische equalizer. Hiermee kunt u de audiokwaliteit nauwkeurig afstemmen op uw persoonlijke voorkeur en toepassing.
De 4-bands equalizer beschikt over de volgende middenfrequenties:
- 270 Hz
- 540 Hz
- 1000 Hz
- 2000 Hz
Hiermee kan de geluidsweergave optimaal worden afgestemd voor FM en kan de verstaanbaarheid en efficiëntie tijdens SSB DX-verbindingen worden gemaximaliseerd.
Beveiliging tegen langdurige modulatie
De AV-908 is uitgerust met een ingebouwd circuit dat voorkomt dat de zender langdurig blijft uitzenden zonder modulatie. Wanneer de transmissie enkele minuten onafgebroken doorgaat, wordt een alarmsignaal geactiveerd. Dit alarm klinkt gedurende 30 seconden, waarna de microfoon automatisch terugschakelt naar de ontvangstmodus.
Uitgebreide bediening
De K-PO AV-908 beschikt over diverse handige functies voor optimale controle tijdens het gebruik:
- ON AIR-indicator
- Instelbare volumeregeling voor het uitgangsniveau
- PTT-schakelaar met vergrendelfunctie
- Flexibele zwanenhalsmicrofoon
- UP/DOWN-bediening voor compatibele transceivers
- VU-niveaumeter voor visuele controle van het audiosignaal
Geschikt voor verschillende merken transceivers
Aan de achterzijde van de AV-908 bevinden zich drie aansluitingen voor interfacekabels. Via de keuzeschakelaar kunt u de gewenste aansluiting selecteren, afhankelijk van het merk van uw transceiver.
De drie aansluitingen zijn bedoeld voor:
Belangrijk om te weten
- De interfacekabel wordt niet meegeleverd.
- Optionele interfacekabels zijn verkrijgbaar voor Alinco, Icom, Kenwood en Yaesu transceivers. Deze kabels vindt u onder ‘Gerelateerde producten’ onderaan deze pagina.
- De AV-908 werkt op één 9V-batterij (niet meegeleverd).
- Controleer vóór gebruik of uw transceiver geschikt is voor de AV-508 of AV-908 tafelmicrofoon en of de geselecteerde interfacekabel compatibel is met uw apparatuur.
- Gebruik uitsluitend de juiste interfacekabel en bedrading. Wij zijn niet verantwoordelijk voor schade die ontstaat door onjuist gebruik, een verkeerde aansluiting of onjuiste bedrading.
Let op: controleer altijd zorgvuldig de compatibiliteit van uw transceiver en de gekozen interfacekabel voordat u de microfoon aansluit.
Specificaties:
Features
- Power and Graphic Equalizer on/off (and battery check): Yes
- Compressor level selector switch: Yes, 3 levels: high, medium, low
- 'ON AIR' indicator: Yes
- Volume output level: Yes
- PTT button: Yes
- Lock button: Yes
- Up/down buttons: Yes, for compatible transceivers
- VU level meter: Yes
- Interface cable connectors: Yes, three RJ45 connectors, selectable
- Graphic Equalizer: Yes, 4 elements
Mechanical data
- Width: 227 mm
- Depth: 130 mm
- Height: 35 mm (without Gooseneck)
- Weight: 1000 gram
Electrical data
- Microphone: Capacitor microphone
- Compressor level: High 45dB, medium 30dB, low 10dB
- S/N radio (Graphic Equalizer Part): 80dB
- Distortion factor (Graphic Equalizer Part): 0.05%
- Graphic Equalizer: 4 elements (270, 540, 1000 and 2000Hz) +12dB range
- Output voltage: 0- 30 mV (RMS)
- Matching output impedance: 500 ohms - 100K ohms
- Power source: DC 6~9 Volt, four AA batteries
- Power consumption (Graphic Equalizer off): 3.5mA (RX), 4.5mA (TX)
- Power consumption (Graphic Equalizer on): 10mA (RX), 11mA (TX)
- Alarm sound: Approx 4.5kHz intermittent tone
Microphone wiring
- RJ45 Icom interface cable connector:
- Pin 1: Not connected
- Pin 2: PTT ground
- Pin 3: Microphone input
- Pin 4: Microphone ground
- Pin 5: PTT
- Pin 6: Not connected
- Pin 7: Up/down
- Pin 8: DC
- RJ45 Kenwood interface cable connector:
- Pin 1: Up
- Pin 2: DC
- Pin 3: PTT ground
- Pin 4: PTT
- Pin 5: Microphone ground
- Pin 6: Microphone input
- Pin 7: Not connected
- Pin 8: Down
- RJ45 Yaesu interface cable connector:
- Pin 1: Not connected
- Pin 2: Not connected
- Pin 3: PTT
- Pin 4: Microphone input
- Pin 5: Ground
- Pin 6: DC
- Pin 7: Up
- Pin 8: Down
