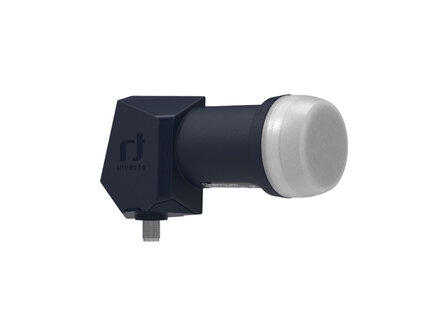

Speciaal ontworpen en geselecteerd om te voldoen aan de vraag van de wereldwijde DTH-markt naar een concurrerende en tegen 4G/LTE beschermde oplossing, biedt deze LNB geoptimaliseerde ontvangstmogelijkheden door gebruik te maken van de nieuwste chipsettechnologie en golfgeleiderontwerp voor satellietsignaalontvangst.
Hij maakt de ontvangst van satelliet-tv en -radio van één enkele satelliet mogelijk en de distributie naar een Set-top box met één tuner. De LNB ondersteunt HD- en UHD-uitzendingen, levert unieke RF-prestaties, heeft een zeer laag stroomverbruik en is bovendien ontworpen om storingen door 4G/LTE-signalen te verminderen.
Gefabriceerd volgens de hoogste kwaliteitsnormen in de industrie en ontwikkeld om aan strikte specificaties te voldoen, is deze LNB een ideale oplossing voor de veeleisende klant van DTH-operators en satellietuitzendingen wereldwijd.
Belangrijkste kenmerken:
- Lage fase-ruis, compatibel met DVB-S2 (HD en UHD)
- Zeer lage ruisgetal
- Laag energieverbruik
- Hoge kruispolarisatie-isolatie
- Hoge frequentiestabiliteit
Technische specificaties:
- Invoervrequentiebereik (lage band) 10,7 GHz ~ 11,7 GHz
- Uitvoervrequentiebereik (lage band) 950 MHz ~ 1950 MHz
- LO-frequentie (lage band) 9,75 GHz
- Invoervrequentiebereik (hoge band) 11,7 GHz ~ 12,75 GHz
- Uitvoervrequentiebereik (hoge band) 1100 MHz ~ 2150 MHz
- LO-frequentie (hoge band) 10,6 GHz
- Ruisgetal 0,2 dB typisch (max. 0,7 dB)
- LO-temperatuurdrift ±2,0 MHz max.
- LO-beginnauwkeurigheid ±500 kHz max.
- LO-faseruis @ 1 kHz -70 dBc/Hz
- LO-faseruis @ 10 kHz -80 dBc/Hz
- LO-faseruis @ 100 kHz -90 dBc/Hz
- LO-faseruis @ 1 MHz -100 dBc/Hz
- Conversiewinst 57 dB ~ 67 dB
- Gain ripple (over 26 MHz bandbreedte) Max. 1 dB (piek-tot-piek)
- Gain variatie (over volledige band) Max. 4 dB (piek-tot-piek)
- Beeldonderdrukking Min. 40 dB
- 3e orde intermodulatie - ICP3 Min. +10 dBm
- 1 dB compressiepunt (bij uitgang) Min. 0 dBm
- Kruispolarisatie-isolatie Min. 22 dB
- Besturingssignaal Ca (V) 10,0 V ~ 14,0 V
- Besturingssignaal Cb (H) 16,0 V ~ 20,0 V
- Besturingssignaal Cc (bandwissel) 22 kHz ± 4 kHz, 0,4V – 0,8V pp
- Uitgang VSWR Max. 2,0 : 1
- Spurious niveau binnen band Max. -65 dBm
- Stroomverbruik Max. 100 mA (10 VDC ~ 20 VDC)
- Bedrijfstemperatuur -30 °C ~ +60 °C
- Uitgangsimpedantie 75 Ω (F-type)
- Type uitgangsconnector F-Type (vrouwelijk)
- Gewicht 111 g
Logistieke informatie:
- Afmetingen verpakking (B x D x H) 12,2 cm x 7,6 cm x 5,7 cm
- Verpakkingsgewicht 143 g
- Aantal per doos 100
- Afmetingen doos (B x D x H) 50,8 cm x 40 cm x 31 cm
- Doosgewicht 15 kg
- Aantal per pallet 2400
