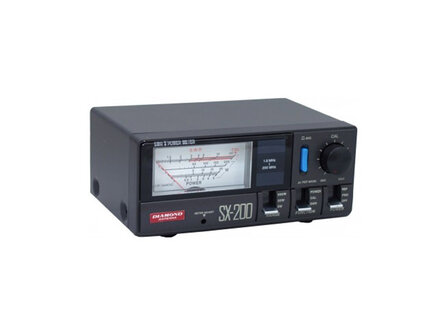

De Diamond SX-200 is een compacte en robuuste meter voor het meten van zowel voorwaartse als gereflecteerde RF-vermogen en de SWR (Standing Wave Ratio). Deze veelzijdige meter is geschikt voor zowel mobiele als basisstations en werkt binnen een frequentiebereik van 1,8 tot 200 MHz. Hij is uitgerust met PL-259-aansluitingen en kan daardoor in uiteenlopende opstellingen worden gebruikt.
De SX-200 biedt drie vermogensbereiken — 5, 20 en 200 watt — die eenvoudig te selecteren zijn via de Range-schakelaar. De verlichte meter kan zowel RMS- als piekvermogen meten en beschikt over meerdere schaalinstellingen: een hoge en lage SWR-schaal voor metingen onder en boven 5 watt, plus aanvullende schalen voor de volledige vermogensbereiken.
Met zijn combinatie van nauwkeurigheid, gebruiksgemak en brede toepassingsmogelijkheden is de Diamond SX-200 een uitstekende keuze voor radioamateurs die een betrouwbare en veelzijdige meetoplossing zoeken.
Specificaties:
- Frequentiebereik: 1,8 - 200 MHz
- Impedantie: 50 Ohm
- Vermogensbereik: 5W / 20W / 200W
- Minimaal ingangsvermogen: 4 watt
- Verlichte meter: voor beter zicht bij weinig licht
- Schakelbare RMS of piekvermogen: keuze tussen gemiddelde en piekmeting
- Metertypes: toont voorwaartse RF-kracht, gereflecteerde RF-kracht en SWR
- Schaalinstellingen:
- Lage SWR-schaal voor vermogens onder 5W
- Hoge SWR-schaal voor vermogens boven 5W
- Twee schalen voor vermogensmeting: 5W, 20W en 200W
- Bereikschakelaar: kiest volledige schaalverhouding voor RF-kracht (5W, 20W, 200W)
- Functieschakelaar: kiest tussen RF-kracht en SWR-metingen
- Kalibratienok: voor precieze afstemming
- Vermogensrichting schakelaar
- Gemiddelde/PEP-monitor schakelaar
- Meter nulafstelknop
- Aansluitingen: transceiver input, antenne input, 13,8VDC input
- Aansluitingen: PL-259
