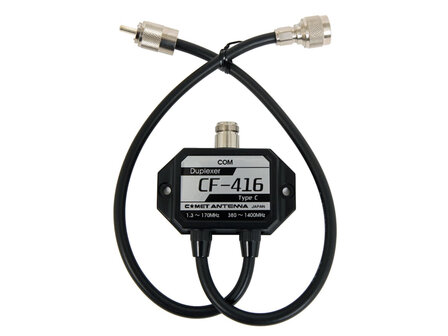

Comet CF-416C Duplexer
De Comet CF-416C Duplexer is een duplexer met een laagdoorlaatfilter voor 1,3–170 MHz en een hoogdoorlaatfilter voor 380–1400 MHz, met een isolatie van 60 dB.
Met één of twee CF-416C duplexers kunt u transceivers en antennes via één coaxkabel met elkaar verbinden. De hoogwaardige gecombineerde filters van de CF-416C helpen het ontstaan van TVI (televisiestoring) te voorkomen. De isolatie tussen de verschillende aansluitingen bedraagt namelijk meer dan 60 dB.
Wanneer u de CF-416C slechts voor één frequentiebereik gebruikt, kunnen de ongebruikte aansluitingen open blijven. Het gebruik van een extra dummyload (afsluitweerstand) verdient echter de voorkeur.
Specificaties
Elektrische gegevens
- Piekvermogen:
- 1,3–60 MHz: 1000 W (PEP)
- 100–170 MHz: 800 W (PEP)
- 380–1400 MHz: 500 W (PEP)
- VSWR: 1,2 of lager
- Impedantie: 50 Ω
- Invoegverlies:
- 1,3–170 MHz: 0,15 dB of minder
- 380–1400 MHz: 0,25 dB of minder
- Isolatie: meer dan 60 dB
Mechanische gegevens
- Type ingangsaansluiting: N-female
- Type uitgangsaansluiting:
- 1,3–170 MHz: UHF (PL)-male
- 380–1400 MHz: N-male
- Lengte: 66 mm
- Hoogte: 26 mm
- Breedte: 90 mm
- Gewicht: 325 gram
